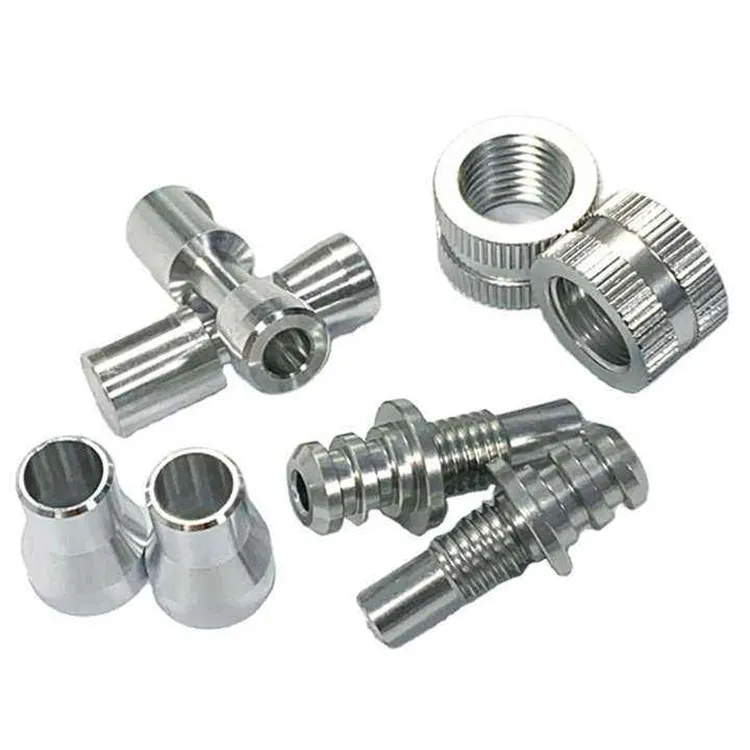

CNC تحولت المغزل الصلب
الهياكل النموذجية لأجزاء العمود
تتضمن مهاوي بسيطة مهاوي ناعمة ومتحركة (مثل مهاوي المحرك وأعمدة القيادة).
تشمل العمليات المعقدة مهاوي مع المفاتيح ، slins ، الخيوط ، غريب الأطوار ، أو الأسطح المنحنية (مثل أعمدة الكامات ومسامير الرصاص).
تتضمن مهاوي الدقة مغزلًا عالي الدقة (مثل مغزل الأدوات الآلي ومغزل معدات أشباه الموصلات) ، مع تحمل ما يصل إلى IT5 (± 0.005 مم).
الوصف
يتميز تصنيع CNC من أجزاء العمود بدقة عالية وكفاءة. عادةً ما يتم إكمال مهاوي بسيطة (مثل مهاوي ناعمة ومتنافسة) على مخرطة CNC من خلال عمليات متعددة ، بما في ذلك التحول الخشن ، نصف الدقة ، والتشطيب. يجب التحكم في الأبعاد الرئيسية في حدود ± 0.01mm. تتطلب مهاوي المعقدة (مثل مهاوي محرك الأقراص مع الممرات والمخطوطات) مزيجًا من الدوران والطحن ، واستكمال ميزات متعددة في إعداد واحد لتجنب إعادة تحديد الأخطاء. تتطلب مهاوي النحيلة راحة ثابتة أو راحة ثابتة لمنع التشوه ، في حين أن المواد عالية الصدفة (مثل الصلب المتصل) تتطلب الطحن كخطوة نهائية للآلات.
الدقة CNC الآلات
CNC تصنيع الأجزاء
|
البعد |
تسامح |
تسطيح |
تسامح |
|
0~6 |
±0.05 |
0~30 |
0.05 |
|
>6~30 |
±0.1 |
>30~100 |
0.1 |
|
>30~120 |
±0.15 |
>100~300 |
0.2 |
|
>120~400 |
±0.2 |
>300~1000 |
0.3 |
|
>400~1000 |
±0.3 |
>1000~3000 |
0.4 |
|
>1000~2000 |
±0.5 |
|
|
|
زاوي |
|
العمودية |
|
|
(التماثل) 0 ~ 10 |
± 1 درجة |
0~100 |
0.2 |
|
>10~50 |
± 30 درجة |
>100~300 |
0.3 |
|
>50~120 |
± 20 درجة |
|
التماثل |
|
>120~400 |
± 10 درجة |
|
0.5 |
تصنيع CNC عالي السرعة من الأجزاء المعدنية
مكونات العمود الراقية (مثل المغزل ومسامير الرصاص) المستخدمة في أشباه الموصلات والآلات الدقيقة لها متطلبات عملية أكثر صرامة. هذه الأجزاء لا تتطلب فقط دقة الأبعاد على مستوى IT5 (± 0.005 مم) وخشونة السطح أقل من RA0.2μm ، ولكن تتطلب أيضًا ضغوطًا مقاسًا صغيرة محكومة. تتكون سلسلة العمليات النموذجية من الدوران والمعالجة الحرارية والطحن الناعم والتلميع. قد تتطلب مهاوي الدقة فائقة الدقة خطوات تصحيح شحذ أو ليزر إضافية. هناك حاجة إلى بيئة درجة حرارة ثابتة (20 ± 1 درجة) وتدابير تقويم الاهتزاز أثناء الآلات. بالإضافة إلى ذلك ، تُستخدم أنظمة القياس عبر الإنترنت للتعويض عن التشوه الحراري في الوقت الفعلي ، مما يضمن دقة الشكل على مستوى النانومتر (على سبيل المثال ، استدارة أقل من أو تساوي 0.5μm).
خدماتنا
التعليمات
1. لدي فكرة جيدة ولكن لا أعرف كيف أفعل بها ، هل يمكنك مساعدتي؟
نعم ، من فضلك أخبرنا فكرتك ، سيقوم مهندسنا بإنشاء رسم لك للتحقق منه ، يمكننا أيضًا إنشاء نموذج أولي إذا كنت بحاجة.
نعم ، يمكننا إنتاج الأجزاء وفقًا للعينة الخاصة بك ونصنع رسومات ثنائية الأبعاد/ثلاثية الأبعاد لك.
نعم ، يمكننا تجميع جميع أنواع الأجزاء لك. يمكن أيضًا تخصيص حزمة الانتقام ويمكنك بيعها مباشرة بعد استلامها.
4. هل يمكنك حماية عملي ، هل سيكون الرسم آمنًا بعد الحصول عليه؟
نعم ، يمكننا التوقيع على NDA قبل إرسال الرسومات.
تصنيع المعدات
المعالجة السطحية
معدات الاختبار
مخطط تدفق التصنيع
معلومات عنا
بصفتنا مزودًا رئيسيًا لخدمات الآلات CNC للتجارة الخارجية في الصين ، فإننا نلتزم بمبدأ "المعايير الألمانية والتكاليف الصينية" وتزويد العملاء العالميين بمكونات دقيقة مماثلة للجودة الأوروبية والأمريكية. يضم مصنعنا أكثر من 50 آلة CNC وقدرة إنتاج شهرية تتجاوز 500000 قطعة.
مزايا الخدمة:
خط الإنتاج المرن: يدعم الإنتاج المختلط لمواد متعددة ، بما في ذلك الفولاذ المقاوم للصدأ والبلاستيك (PEEK/NYLON). التشطيبات السطحية الراقية ، مثل تلميع المرآة وأكسدة القوس الجزئي ، تعزز قيمة المنتج.
تكامل سلسلة التوريد: نحن نقدم الخدمات الداعمة مثل شراء المواد الخام والتخليص الجمركي لتقليل التكاليف الإجمالية لعملائنا.
تشمل التطبيقات النهائية التروس الدقيقة ، ومباني المستشعرات ، والتركيبات الآلية ، التي يتم تصديرها بشكل أساسي إلى الاتحاد الأوروبي وأمريكا الشمالية. اخترنا ، وستستمتع براحة البال!
