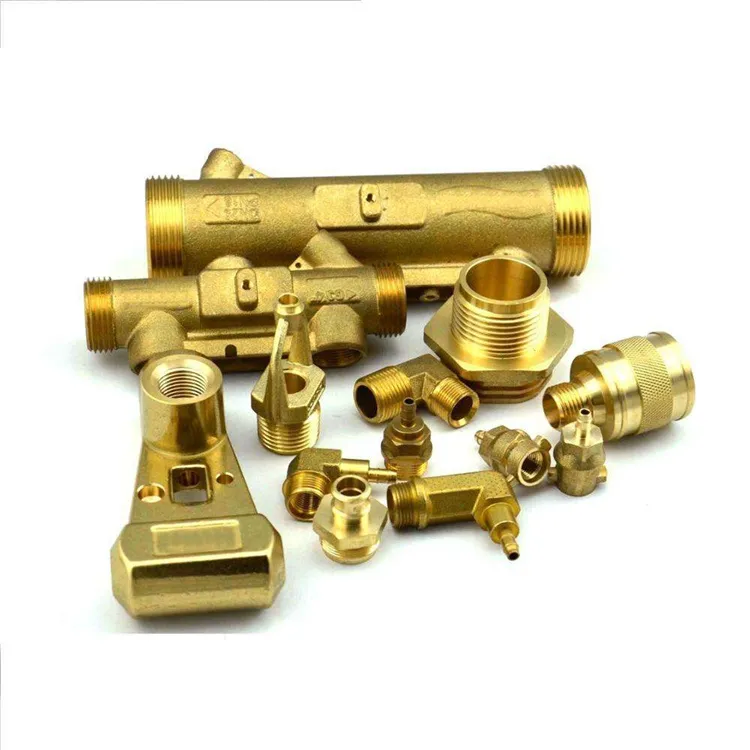

قطع غيار الآلات الدقيقة باستخدام الحاسب الآلي لتوصيلات الأنابيب
آلات GNEE ملولبة ومآخذ توصيل-لحام تجهيزات الأنابيب، والشفاه، والوصلات، والمحملات، ومخفضات السرعة من الفولاذ المقاوم للصدأ، والفولاذ الكربوني، والنحاس والتيتانيوم وفقًا لمتطلبات الخيوط ASME B16.5، وB16.11، وASME B1.20.1، مع اختبار التسرب.
الوصف
لماذا يتم تصنيع أجزاء توصيل الأنابيب، وليس تشكيلها فقط؟
كل نظام مائع - ومشعب هيدروليكي وانزلاق كيميائي ولوحة غاز شبه موصلة وحلقة تبريد بحرية - لا يمكن الاعتماد عليه إلا بقدر أضعف مفاصله. تقوم أجزاء توصيل الأنابيب بثلاث وظائف في وقت واحد: يجب أن تحافظ على الضغط، وتغلق ضد التسرب، وتسمح بتجميع النظام وصيانته وتفكيكه. ولهذا السبب يتم تشكيل الأسطح الحرجة بدلاً من تشكيلها ببساطة: يجب قطع الخيوط وفقًا للهندسة القياسية، ويجب أن تكون وجوه الختم مسطحة وناعمة، ويجب أن يكون الجزء بأكمله متحد المركز بحيث لا ينحني المفصل أو يضغط على الأنبوب.
تمنح التصنيع باستخدام الحاسب الآلي للمشتري تحكمًا متكررًا في هذه الميزات. بمجرد تأهيل البرنامج، يحمل كل جزء من الدفعة نفس درجة الخيط ونفس السطح النهائي ونفس دقة الأبعاد - وهو ما يجعل التجميع الميداني قابلاً للتنبؤ به ومعدلات تسرب منخفضة. يشرح هذا الدليل المواصفات التي يجب على المشتري وضعها على الرسم، وما يجب أن تتحقق منه ورشة CNC المختصة قبل مغادرة الأجزاء للمصنع.
أنواع -أجزاء توصيل الأنابيب المُشكَّلة باستخدام الحاسب الآلي
| نوع الجزء | وظيفة | المعيار الحاكم النموذجي |
|---|---|---|
| تركيب (الكوع، اقتران، الحلمة) | يربط الأنابيب بالأنابيب أو بالمعدات؛ يغير الاتجاه أو يمتد المدى | ASME B16.11 (لحام ملولب / مقبس -) |
| شفة | وصلة مثبتة بمسامير للتفكيك؛ يربط الصمامات والمضخات والمعدات | ASME B16.5 (الفصول 150-2500) |
| الاتحاد | صنع سريع-و-كسر الوصلة بدون تدوير الأنبوب | أسم B16.11؛ فئات الضغط 2000/3000/6000 |
| قمزة | اتصال فرع من التشغيل الرئيسي | ASME B16.11 (المحملات المخفضة والمتساوية) |
| المخفض | انتقال قطر متحدة المركز أو غريب الأطوار | ASME B16.11 / ASME B16.9 (لحام بعقب -) |
| المكونات / كاب | يغلق الأطراف المفتوحة للاختبار أو النقل أو التمديد المستقبلي | أسم B16.11 |
اختر وصلة النهاية قبل المادة: الأطراف الملولبة تناسب التجويف الصغير والضغط المنخفض-إلى-الضغط المتوسط؛ تناسب أطراف اللحام المقبس - الضغط المتوسط مع سلامة تسرب أفضل؛ تعتبر نهايات اللحام المؤخرة- قياسية للضغط العالي والتجويف الكبير. يتم استخدام الشفاه حيث يجب فتح المفصل بشكل متكرر.
التصنيع باستخدام الحاسب الآلي الدقة
معايير الموضوع ودقة الموضوع
تعتبر الخيوط هي الميزة الأكثر عرضة للفشل- في جزء توصيل الأنابيب، كما أنها الأكثر معيارًا. حدد المعيار على الرسم - لا تترك الأمر أبدًا للاتفاقية. العائلات الأربع التي من المرجح أن يلتقي بها المشتري العالمي:
| خيط | معيار | الاستخدام النموذجي |
|---|---|---|
| معاهدة عدم انتشار الأسلحة النووية (تفتق، 1:16) | أسم B1.20.1 | أمريكا الشمالية؛ الأختام عن طريق تداخل الخيط بالإضافة إلى شريط / مركب مانع للتسرب |
| BSPP / G (موازي) | ايزو 228-1 | أوروبا، آسيا-المحيط الهادئ؛ الأختام على الحشية أو الحلقة -، وليس على الخيط |
| BSPT / R، RC (تفتق) | ايزو 7-1 | معدن-إلى-ختم مدبب معدني على الخيط |
| مقياس الآيزو م | إسو 68-1، إسو 965 | المنافذ المترية، وتركيبات البانجو والحلقة-الحلقية في الأنظمة الهيدروليكية |
يتم التحقق من دقة الخيط من خلال حلقة معايرة ومقاييس التوصيل: يتم فحص NPT باستخدام مقاييس L1 وL2 (اليد-الضيق ومفتاح الربط-الضيق) وفقًا لمعايير ASME B1.20.1؛ يتم الاحتفاظ بالخيوط المترية ضمن فئة التسامح 6g/6H وفقًا لمعيار ISO 965-1. لإغلاق-المفاصل الحرجة، اطلب تقرير قياس الخيوط - فهي أسرع طريقة لإخبار متجر مؤهل من أحد المتخصصين.
اختيار المواد وتقييم الضغط
تتحكم المواد في مقاومة التآكل وتصنيف الضغط والتكلفة. يوضح الجدول أدناه الدرجات التي نقوم بتصنيعها في أغلب الأحيان لأجزاء توصيل الأنابيب؛ المعيار الحاكم لتصنيف الضغط هو ASME B16.5 للفلنجات (الفئة 150-2500) وASME B16.11 لتركيبات اللحام الملولبة والمقبس- (فئات 2000/3000/6000 رطل لكل بوصة مربعة). يعتمد التقييم النهائي لأي جزء على المادة ودرجة الحرارة وسمك الجدار - قم بتأكيده وفقًا للجداول القياسية لدرجة حرارة التصميم الخاصة بك.
| مادة | الدرجات النموذجية | حيث يتم استخدامه | فئة الضغط (نموذجي) |
|---|---|---|---|
| الفولاذ المقاوم للصدأ | 304/316 (ASTM A182 F304/F316) | وسائل الإعلام المسببة للتآكل والمواد الغذائية والأدوية والكيميائية والبحرية | الفئة 150-600 لكل ASME B16.5 |
| الصلب الكربوني | Q235 (GB/T 700)، 20# (GB/T 8163) | الماء والهواء والنفط والغاز والدوائر الهيدروليكية | الفئة 150-600 لكل ASME B16.5 |
| قطع النحاس-مجانًا | C36000 (ASTM B16) | المياه والغاز والأجهزة والسباكة | الفئة 150-300 لكل ASME B16.5 |
| التيتانيوم | مجموعة 2، UNS R50400 (ASTM B348) | مياه البحر والمواد الكيميائية والفضائية - خفيفة الوزن ومقاومة للتآكل-. | التقييم حسب جداول ASME B16.5 للصف |
تفاوتات التصنيع والتشطيب السطحي والهندسة
الدقة هي ما يفصل بين -الاتصال المحكم والمشكلة الميدانية. القيم الواردة أدناه هي القدرة النموذجية لأجزاء توصيل الأنابيب المُشكَّلة باستخدام الحاسب الآلي -؛ يجب أن تأتي القيم النهائية من الرسم المعتمد والمعيار المعمول به.
| ميزة | متطلبات نموذجية | تَحَقّق |
|---|---|---|
| دقة الموضوع | فئة 2A/2B (معاهدة عدم الانتشار لكل ASME B1.20.1)؛ 6 جم/6 ساعات (متري وفقًا لمعيار ISO 965) | معايرة الحلقة / مقاييس التوصيل، ميكرومتر الخيط |
| ختم خشونة السطح | Ra أقل من أو يساوي 0.8 ميكرومتر (مقلوب أو ملتف) | الملف الشخصي السطحي |
| التركيز (نفاد-الخارج) | أقل من أو يساوي 0.05 مم نموذجيًا لكل رسم | CMM أو مؤشر الطلب |
| التسامح مع ميزة تشكيله | ±0.05 ملم نموذجيًا؛ أكثر إحكاما على ميزات الختم | CMM، ميكرومتر، الفرجار |
| إنهاء الخيارات | Ra 0.4–1.6 ميكرومتر كما هو - ؛ مصقول كهربائيًا لخدمة نظيفة | الملف الشخصي السطحي |
ضمان الجودة: اختبار الأبعاد والخيوط والتسرب
اختبار التسرب هو المكان الذي تثبت فيه أجزاء توصيل الأنابيب نفسها. الممارسة القياسية تتبع ASME B31.3:الاختبار الهيدروستاتيكي عند ضغط تصميمي 1.5×(أو كما هو محدد خلاف ذلك) واختبار هوائي عند ضغط تصميمي 1.1×عندما لا يكون الهيدروستاتيكي عمليًا - يتم إجراء اختبارات الهواء مع ضوابط السلامة الصارمة. للحصول على خدمة التنظيف والتفريغ، يتم استخدام اكتشاف تسرب مطياف كتلة الهيليوم- وفقًا لمعيار ISO 20485 لتأهيل الوصلات المعدنية-المختومة والحلقية-.
فحص الأبعاد:CMM، الميكروميترات، الفرجار، مقياس مواصفات السطح - المسجل في تقرير الفحص.
التحقق من الموضوع:go/no-حلقة الانطلاق وتوصيل أجهزة القياس؛ NPT L1/L2 لكل ASME B1.20.1.
سلامة الضغط:الاختبارات الهيدروستاتيكية والهوائية مع سجلات الاختبار المشهودة.
سلامة التسرب:اكتشاف تسربات مطياف كتلة الهيليوم-وفقًا لمعيار ISO 20485 للدرجة الفراغية-والأجزاء النظيفة.
إمكانية تتبع المواد:EN 10204 3.1 شهادات المواد؛ PMI (تحديد المواد الإيجابية) عند الطلب.
خطنا الخاص هو نفس الخط الذي نقدمه لكل عميل: تدفق موثق "للتصميم - التصنيع - الاختبار"، مع إرفاق تقارير الفحص بكل شحنة. إذا كان الرسم يتطلب اختبارًا أكثر صرامة، فإننا نختبر الرسم.
المعالجة السطحية والنظافة
تحدد حالة السطح سلوك التآكل ونظافة الخدمة. ثلاث معالجات تغطي معظم أجزاء توصيل الأنابيب:
إزالة الشحوم:إلزامي لخدمة الأكسجين والأنظمة النظيفة؛ تتبع مستويات النظافة ممارسات ASTM G93.
التخميل:للفولاذ المقاوم للصدأ، وفقًا لمعيار ASTM A967، لاستعادة طبقة الأكسيد الواقية بعد التشغيل الآلي واستعادة مقاومة التآكل.
التلميع الكهربائي:يزيل النتوءات الدقيقة- ويقلل الخشونة إلى Ra 0.2–0.4 ميكرومتر - وهو التشطيب القياسي لأشباه الموصلات والأجزاء المفرغة -عالية جدًا- حيث يكون التحكم في الجسيمات والغازات مهمًا.
بالنسبة لتطبيقات-الغرف النظيفة والتطبيقات ذات الحرارة العالية جدًا، أضف التغليف النظيف والتعبئة المزدوجة- للمواصفات؛ الجزء المصقول يكون نظيفًا فقط حتى يتم تعبئته في علبة كرتون متسخة.
التطبيقات النموذجية
الأنظمة الهيدروليكية:المتشعبات والمحولات والتجهيزات للدوائر الهيدروليكية للطائرات التي تعمل عند 35 ميجا باسكال، حيث تعمل أجزاء التيتانيوم والألومنيوم خفيفة الوزن على تقليل الكتلة دون التضحية بسلامة الضغط.
المصانع الكيميائية والمعالجة:-تركيبات مقاومة للتآكل ومقاومة للتآكل، بما في ذلك موصلات PTFE-المبطنة للوسائط القوية.
النفط والغاز:تركيبات ملحومة ملولبة ومقبس-من الكربون وسبائك الفولاذ، مصنفة وفقًا لفئة الضغط لنظام الأنابيب.
البحرية والبحرية:تركيبات من النحاس والتيتانيوم لخدمة مياه البحر حيث يجب تصميم التوافق الجلفاني، وليس تخمينه.
معدات أشباه الموصلات:موصلات شفة معدنية محكمة الغلق -لغرف التفريغ -عالية جدًا- عند مستوى 10⁻⁶ Pa، مع أسطح مصقولة كهربائيًا ومؤهلة لتسرب الهيليوم.
الغاز الطبيعي المسال والمبرد:تم تصميم موصلات الصمام والخط لظروف تشغيل تصل إلى −196 درجة، مع التحقق من صحة اختيار المواد والتصنيع لضمان صلابة درجات الحرارة المنخفضة-.
مركبات الطاقة الجديدة:تركيبات التوصيل السريع من الألومنيوم-لدوائر تبريد البطارية، مصممة لمقاومة التآكل الإلكتروليتي عند الوصلة.
خدماتنا
التعليمات
س 1: ما هي تنسيقات الرسم التي تقبلونها؟
نحن نقبل ملفات .dwg و.dxf و.step/.stp. يقوم مهندسونا بمراجعة الرسم والتأكد من قابلية التصنيع وإرجاع عرض الأسعار مع التفاوتات المسموح بها والاختبار والمدة الزمنية.
Q2: هل يمكنك إنتاج تجهيزات الأنابيب من عينة؟
نعم. نقوم بإجراء-هندسة عكسية للعينة، وإعداد رسومات ثنائية وثلاثية الأبعاد للحصول على موافقتك، ويمكننا إنشاء نموذج أولي قبل الإنتاج الضخم.
س3: هل ستبقى رسوماتي سرية؟
نعم. نقوم بتوقيع اتفاقية عدم الإفشاء قبل استلام رسوماتك، ويتم الاحتفاظ ببيانات التصميم الخاصة بك بدقة داخل فريقنا الهندسي.
Q4: ما هي معايير الخيط التي يمكنك تصنيعها؟
NPT لكل ASME B1.20.1، وBSP موازي لكل ISO 228-1، وتناقص BSP لكل ISO 7-1، وخيوط مترية ISO لكل ISO 68-1/ISO 965 - تم التحقق منها جميعًا باستخدام أجهزة قياس معايرة، مع فحوصات NPT L1/L2 عند الطلب.
س 5: هل تقدمون التجميع والتعبئة المخصصة؟
نعم. يمكننا تجميع التجميعات الفرعية- وتوفير عبوات مخصصة للبيع بالتجزئة حتى تكون الأجزاء جاهزة للبيع عند وصولها. تتوفر عبوات مقاومة -للصدأ ونظيفة.
س 6: ما هي الشهادات المقدمة مع الأجزاء؟
يتم توفير شهادات المواد وفقًا للمعايير الأوروبية 10204 3.1، وتقارير فحص الأبعاد، وتقارير اختبار التسرب- (الهيدروستاتيكي أو الهوائي) عند الطلب.
معدات التصنيع
المعالجة السطحية
معدات الاختبار
مخطط تدفق التصنيع
كيفية تحديد طلب عرض الأسعار الخاص بك
يوفر طلب عرض الأسعار الكامل أسبوعًا من التنقل-والخلف-. أرسل لنا ما يلي وسيؤكد مهندسونا قابلية التصنيع والتفاوتات والمهلة الزمنية خلال 24 ساعة:
الرسومات:2D/3D بتنسيق .dwg أو .dxf أو .step أو .stp (نعمل أيضًا من العينات والرسومات العكسية).
مادة:الدرجة الإضافية القياسية (على سبيل المثال، 316 لكل ASTM A182 F316، Gr.2 تيتانيوم لكل ASTM B348).
نهاية الاتصال:معيار الخيط (NPT/BSP/متري)، أو فئة اللحام -المقبس أو الحافة.
شروط الخدمة:الوسط والضغط التصميمي ودرجة الحرارة - نستخدمها لتأكيد فئة الضغط.
الكمية والتعبئة والتغليف:الإنتاج الضخم وموك منخفضة على حد سواء موضع ترحيب. التعبئة والتغليف المخصصة للبيع بالتجزئة المتاحة.
الشهادات:EN 10204 3.1 شهادات المواد وتقارير الفحص والاختبار ومؤشر مديري المشتريات (PMI) عند الطلب.
السرية هي خدمة قياسية وليست منفعة: نقوم بتوقيع اتفاقية عدم الإفشاء قبل استلام رسوماتك، ويمكن إنتاج النماذج الأولية للموافقة عليها قبل الإنتاج الضخم.
